Термоусадочный колпачок контроля вскрытия: плёнка, размер, усадка

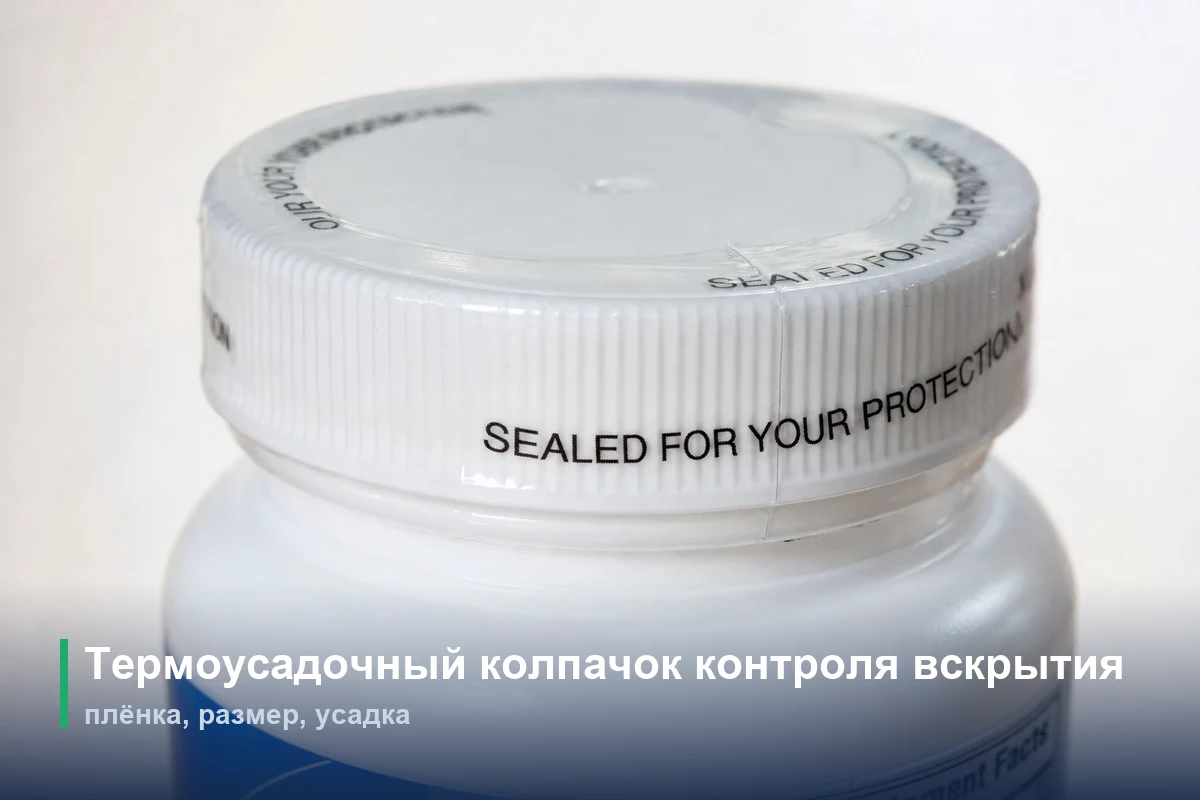

Термоусадочный колпачок контроля вскрытия — это короткий рукав из термоусадочной плёнки, надетый на стык крышки и горловины бутылки; кратковременный нагрев плотно стягивает его в цельную пломбу, которая рвётся по перфорации при первом вскрытии и обратно не надевается. Колпачок охватывает и крышку, и горловину, поэтому его разрыв с первого взгляда читается как уже вскрытая упаковка.

Это руководство разбирает колпачок по решениям, которые на деле принимает закупщик, по порядку: как пломба подтверждает вскрытие, какую плёнку заказывать, как рассчитать размер, какие бутылки и крышки его держат, как его усаживают и какие закупочные детали важны, когда заказ идёт на тысячи штук.

Главное

• Колпачок должен охватывать крышку и горловину вместе и рваться по одной вертикальной перфорации; одна только перекрытая крышка пломбой контроля вскрытия не считается.
• Размер задают шириной в развороте — рукавом, измеренным в плоском виде, — а не диаметром крышки или бутылки, и эти две величины не взаимозаменяемы.
• Правильно подобранный колпачок выступает за крышку примерно на пять миллиметров сверху и снизу, чтобы плёнка цеплялась за горловину, а не садилась на крышку.
• ПВХ по-прежнему составляет большую часть объёма колпачков, но плёнки с высокой усадкой, совместимые с ПЭТ, — ПЭТГ и ОПС — отбирают долю, сильнее всего в регионах со строгими нормами по переработке и составу материала.
• Плёнка ПЭТГ для колпачков даёт подтверждённую поперечную усадку 75 процентов и выше при продольной усадке не более 3,0 процентов и рекомендуемом тоннеле 95–100°C.

Как работает термоусадочный колпачок контроля вскрытия

Колпачок подтверждает вскрытие тем, что разрушается при открывании тары. Рукав охватывает стык крышки и горловины, а по всей его высоте проходит одна вертикальная перфорация; при подъёме или повороте крышки плёнка рвётся по этой линии, и крышка снимается. После разрыва усаженная плёнка к форме рукава не возвращается, и края больше не сходятся, поэтому колпачок нельзя ни надеть заново, ни усадить повторно до целого вида. Повреждённый колпачок поэтому однозначно указывает на вскрытие — в этом весь смысл формата.

Перфорацию наносят одним из двух способов. Вертикальная перфорация идёт сверху вниз, и её рвут прямо вверх, чтобы снять крышку. Горизонтальная перфорация проходит один раз вокруг колпачка под крышкой, так что при повороте крышки верхняя часть срезается, а нижнее кольцо остаётся на горловине. Оба варианта оставляют видимый необратимый след; выбор зависит от крышки и от того, как покупатель привык открывать упаковку. Чтобы пломба вообще считалась контролем вскрытия, колпачок должен держаться и за крышку, и за горловину — колпачок, усаженный только на крышку, соскальзывает и ничего не доказывает.

Выбор материала: ПЭТГ, ПВХ, ПЛА и ОПС

Почти все колпачки контроля вскрытия делают из четырёх плёнок: ПВХ, ПЭТГ, ПЛА и ОПС. Сильнее всего они различаются поведением при усадке, оптической прозрачностью, пригодностью к печати и поведением в конце срока службы — и по этим четырём параметрам и решают, какую плёнку выбрать под конкретную бутылку.

ПВХ остаётся недорогим вариантом по умолчанию и составляет большую часть объёма колпачков в обращении, потому что усаживается уже при умеренном нагреве и стоит дешевле остальных. Слабое место проявляется на следующем этапе: ПВХ относят к загрязнителям потока переработки ПЭТ, и постепенный переход на плёнки с высокой усадкой, совместимые с ПЭТ, заметнее всего на рынках со строгими нормами по переработке и составу материала. Долю забирают именно ПЭТГ и ОПС. ПЭТГ плотно обтягивает фигурные горловины и печатается в полном цвете, а ОПС усаживается при более низкой температуре и остаётся мягким для сжимаемой тары — это его собственная ниша, а не запасной вариант. ПЛА, плёнка на биооснове, выбирают там, где спецификацию диктует заявление о компостируемости; правда, более низкая теплостойкость сужает окно усадки, а само заявление о компостируемости работает только при доступе к промышленному компостированию, поэтому ПЛА остаётся нишевым решением.

Для примера: плёнка ПЭТГ для колпачков обычно даёт поперечную усадку 75 процентов и выше при продольной усадке не более 3,0 процентов — именно это сочетание позволяет колпачку плотно сесть на узкую горловину, не искажаясь по высоте. Полное сравнение двух ведущих плёнок — прозрачность по маркам, кривые усадки и печать — вынесено в отдельный разбор ПЭТГ против ПВХ для термоусадочной плёнки.

Размер колпачка: разворот, спецификация из трёх чисел и выступ

От размера зависит, сядет колпачок пломбой или нет, и держится он на величине, которую большинство закупщиков с первого раза понимают неверно: ширина в развороте — это колпачок, разложенный плоско и измеренный поперёк, а не диаметр крышки или бутылки. Для нестандартной горловины формула такая: длина окружности венчика в миллиметрах, делённая на два, плюс около двух миллиметров припуска. Этот припуск и позволяет колпачку пройти через крышку, прежде чем нагрев стянет его вниз.

Колпачки обычно обозначают спецификацией из трёх чисел вида диаметр × длина окружности × высота — например 26 × 50 × 26 мм, — где длина окружности соответствует наружному обхвату крышки, чуть большему, чем у бутылки, а высота — это длина колпачка вверх по горловине. Обе системы описывают одну и ту же величину, прочитанную двумя способами: разворот — это та самая длина окружности, сложенная плоско, поэтому окружности 50 мм отвечает разворот 25 мм, и закупщик свободно переходит от трёхчислового обозначения поставщика к замеру рулеткой по реальной бутылке. Высоту задают так, чтобы колпачок выступал за крышку примерно на пять миллиметров сверху и снизу; этот выступ и позволяет плёнке зацепиться за горловину, а не балансировать на крышке.

Ошибка в ширине бьёт в обе стороны. Колпачок, вырезанный слишком узким, рвётся по собственной перфорации ещё при надевании, до того как до него дойдёт нагрев; колпачок, вырезанный слишком широким, не стянется по форме бутылки и останется свободным и в складках. Рабочий колпачок укладывается в узкое окно вокруг венчика тары, и поэтому значение разворота проверяют по образцу, а не принимают на веру.

Подбор колпачка под типы бутылок и крышек

Колпачок садится пломбой, только когда таре есть за что его удержать. На большинстве горловин есть формованный буртик чуть ниже крышки — опорное кольцо, — и правильно подобранный колпачок усаживается поверх этого буртика, фиксируется на нём и не соскальзывает. Колпачок должен лежать примерно на нижней половине крышки и верхней половине горловины, перекрывая их, чтобы перфорация порвалась раньше, чем крышка сдвинется.

Колпачку мешает геометрия, а не тип дозатора. Прямые горловины «бостон-раунд» и цилиндры дают плёнке слишком слабо выраженную горловину для посадки, а цельные откидные и защёлкивающиеся крышки не оставляют чистого буртика, за который держался бы рукав. Там, где горловина не даёт ничего для фиксации, упаковщики прибегают к другому приёму — полноразмерному рукаву, индукционной мембране или печатной пломбе поверх отверстия дозатора. Триггеры, помпы и распылители — отдельный случай: это стандартный формат под колпачок, но плёнке нужно перекрыть широкий зазор между распылителем и горловиной, поэтому их обрабатывают на отдельных бандольерах с расширенным допуском, а не на настройках под обычную крышку.

Сами колпачки бывают в нескольких исполнениях. Колпачок плоского реза — это просто рукавная заготовка, отрезанная по длине, с перфорацией или без неё; это стандартная пломба на горловину. Преформованный колпачок отформован под конкретный профиль бутылки, включая квадратную и овальную тару, которую круглый рукав не облегал бы. Печатный колпачок несёт защитную надпись — например строку о пломбировании, а полноразмерный рукав идёт от крышки вниз по всему корпусу и запечатывается по всей площади. Выбор именно между колпачком на горловину и полноразмерным рукавом — крепление, оформление и стоимость — это отдельное сравнение; коротко: колпачок на горловину подтверждает вскрытие, не задевая имеющуюся этикетку, а полноразмерный рукав связывает индикатор вскрытия с оформлением.

Усадка колпачка: термофен против термоусадочного тоннеля

Когда колпачок подобран по размеру, остальное делает нагрев, и источник тепла масштабируется под тираж. Для прототипов, малых партий и образцов хватает ручного термофена: колпачок надевают рукой, а соплом ведут по нему равномерно, чтобы плёнка стянулась без подгорания одной стороны. Способ медленный и зависит от оператора, поэтому он редко выходит за стадию образцов. На средних тиражах обычно переходят на полуавтоматический или настольный надеватель в паре с небольшим термоусадочным тоннелем — это ступень, которую большинство закупщиков проходит, прежде чем перейти на полноценную конвейерную линию.

Производственные объёмы уходят на термоусадочный тоннель, где бутылки идут по конвейеру через камеру с паром или горячим воздухом и каждый колпачок усаживается по одному и тому же заданному профилю. Для плёнки ПЭТГ рекомендуемое окно — тоннель примерно на 95–100°C; паровые тоннели работают около 90–100°C, тогда как воздушные держат более высокую температуру поверхности, а сама плёнка прогревается примерно до 95°C. Именно удержание этого окна по температуре и выдержке сохраняет пломбу одинаковой на тысячах единиц. Когда колпачок идёт в складках, остаётся свободным или даёт «собачьи уши», причина обычно в температуре, выдержке или размере колпачка, а не в самой плёнке; этот диагностический разбор вынесен в устранение проблем с плёнкой ПЭТГ. Для колпачков с оформлением выбор печатной машины и красок под полноцветную печать изложен в методах печати ПЭТ рукавных этикеток.

Закупочные характеристики, важные для пломб на бутылки

На объёмах образцов колпачок оценивают по тому, усаживается ли он; на заказных объёмах — по тому, ведёт ли себя каждый рулон так же, как предыдущий, и именно здесь спецификация оправдывает своё место. Перед размещением заказа нейтральный перечень, ответа на который стоит требовать от любого поставщика, короткий:

• Толщина и степень усадки — заявленные парой «поперечная и продольная», а не одним числом; плёнка для колпачков обычно идёт в диапазоне 30–60 микрон.
• Прослеживаемость партии — номер партии на этикетке рулона, привязанный к ширине, длине и дате производства, чтобы выявленный позже дефект можно было отнести к его партии.
• Упаковка и минимальный заказ — как рулоны укладывают на паллеты и какова минимальная партия заказа, поскольку обе величины задают стоимость первого запуска.
• Срок хранения — сколько и при каких условиях материал хранится, прежде чем поведение при усадке начнёт меняться.

По этому перечню описанные здесь плёнки проходят отбор образцов — не менее пяти метров с партии, поставляются с сертификатом анализа, и большинство рулонов идёт без сварных стыков, чтобы колпачок подавался без обрыва посреди тиража; плёнка ПЭТГ хранится около двенадцати месяцев при 10–30°C вдали от света и влаги. Подтверждение того, что поставщик удерживает эти показатели от партии к партии, — отдельный шаг, и его делают предметным три вещи: действующий сертификат системы качества, например ISO 9001, или недавний сторонний аудит; документация на материал по GRS, REACH и RoHS; предотгрузочная инспекция с сертификатом анализа на каждую партию. Для поставок на рынок ЕАЭС закупщики дополнительно проверяют соответствие применимым техническим регламентам Таможенного союза. Более полная процедура проверки поставщика — тема сама по себе.

Переработка и соответствие для аптечных и пищевых бутылок

Для аптечных и пищевых бутылок колпачок — часть вопроса о соответствии и переработке, а не только пломба. Последствие для переработки вполне конкретно: Ассоциация переработчиков пластика относит ПВХ к загрязнителям потока ПЭТ, потому что у ПВХ и ПЭТ почти одинаковая плотность и их не разделить флотационной сортировкой, а при нагреве ПВХ выделяет хлористый водород — достаточно всего 50 ppm ПВХ в кипе ПЭТ, чтобы испортить вторичный материал. Бутылка из ПЭТ маркируется кодом идентификации материала 1, поэтому колпачок из семейства ПЭТ сохраняет этот мономатериальный поток чистым там, где колпачок из ПВХ его разрывает.

По соответствию материала уместные ориентиры — это материальные стандарты вроде EU 10/2011, сертификация переработанного содержания по GRS и химическое соответствие по REACH; они описывают, из чего сделана плёнка и как подтверждается её переработанное содержание. Плёнка ПЭТГ полностью перерабатывается и не выделяет хлора при сжигании; описанный здесь материал поставляется с документацией по GRS, REACH и RoHS, которая закрепляет это соответствие по переработке документально. Для аптечной бутылки или бутылки под БАД выбор колпачка из семейства ПЭТ согласует пломбу контроля вскрытия и с собственным кодом переработки бутылки, и с материальными стандартами, по которым проверяют регулируемую категорию. Более глубокая механика сортировки и единого потока, стоящая за этим выбором, изложена в пригодности ПЭТ рукавных этикеток к переработке.

По всем шести решениям — подтвердить вскрытие, выбрать плёнку, рассчитать размер, подобрать крышку, задать нагрев и прописать спецификацию — колпачок контроля вскрытия остаётся малой деталью, в которой сразу должны сойтись материал, размер, посадка и спецификация. Плёнки вроде прозрачной термоусадочной плёнки ПЭТГ, упомянутой в этом руководстве, рассчитаны на то, чтобы удержать всё это вместе на объёме.
