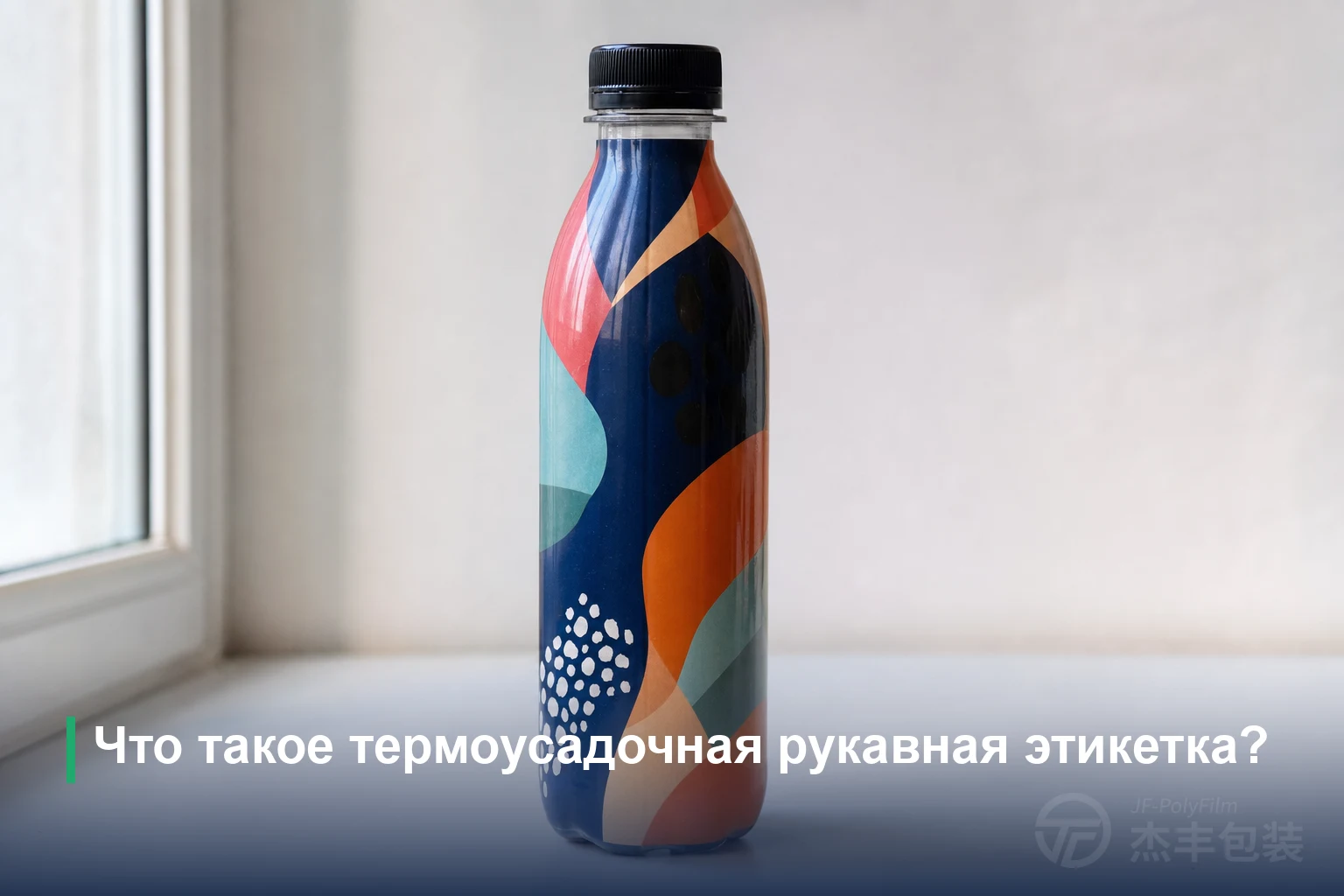

Что такое термоусадочная рукавная этикетка?

Термоусадочная рукавная этикетка — это запечатанная пластиковая плёнка, свёрнутая в рукав: его надевают на тару и нагревают так, чтобы он плотно сел по всей поверхности на 360° — без клея, без отдельных передней и задней панелей.

Главное вкратце

• Этикетка обхватывает тару за счёт «тепловой памяти» плёнки: растянутая и зафиксированная при производстве, она стягивается обратно к исходному размеру при повторном нагреве в усадочном туннеле.
• Плёнку ориентируют преимущественно по ширине, поэтому усаживается она по окружности (поперечное направление), а перемещение по вертикали (продольное, по ходу машины) остаётся минимальным, и изображение сохраняет положение.
• ПЭТГ, входящий в полиэфирное семейство ПЭТ, даёт высокую поперечную усадку (примерно до 75-78%), что подходит для конических и фигурных форм типа «песочные часы»; у ПВХ окно усадки шире (около 40-65%), а сам материал дешевле.
• Пригодность к переработке определяется плотностью: у ПЭТ она около 1,38 г/см³, и ПВХ тонет вместе с ним, загрязняя ПЭТ-мойку, тогда как всплывающая плёнка с плотностью ниже 1,0 г/см³ отделяется чисто.
• Код идентификации полимера маркирует смолу — RIC 1 это ПЭТ, RIC 3 это ПВХ, — но сам по себе он не означает, что изделие принимают в обычный раздельный сбор.

Что такое термоусадочная рукавная этикетка на самом деле

Усадочный рукав отличают от плоской этикетки три признака, и все они вытекают из принципа обёртывания. Во-первых, между плёнкой и тарой нет клея — рукав держится только за счёт тепла, после того как он обхватил профиль. Во-вторых, печать обычно наносят на внутреннюю сторону плёнки, поэтому краска оказывается между пластиком и тарой и не истирается при обработке и транспортировке. В-третьих, рукав надевают ещё до нагрева, поэтому единый отрезок плёнки облегает конические, фигурные («песочные часы») и сложноизогнутые формы, которые плоскую этикетку пришлось бы сминать, приподнимать или разрезать, чтобы вообще их закрыть.

Термоусадочная этикетка против самоклеящейся

Термоусадочный рукав охватывает весь корпус фигурной тары без клея, тогда как самоклеящаяся этикетка — это вырубленный стикер, прижатый к одной плоской или слегка изогнутой панели. От этого различия и зависит, с какой геометрией тары и с какой графикой работает каждый формат.

Рукав превращает всю упаковку в площадь печати: под дизайн отводится заметно больше поверхности, чем у стикера на одну-две панели, а изображение получается бесшовным, без видимого края, который мог бы отслоиться или зацепиться. Рукав повторяет форму там, где клеевые этикетки не справляются — горловины, перехваты, сложные изгибы, — а та же плёнка способна перекрыть колпачок и обеспечить контроль первого вскрытия. Самоклеящаяся этикетка, напротив, наносится за один проход без нагрева и остаётся проще и дешевле на прямостенной таре, где достаточно одной передней панели. Подробное сравнение по экономике и оформлению между рукавами и другими форматами этикеток вынесено в отдельную статью. На практике фигурной таре или таре с печатью по всему корпусу нужен рукав, а простой цилиндр с одной лицевой панелью дешевле этикетировать стикером.

Почему плёнка усаживается: тепловая память и ориентация

Усадочная плёнка сжимается за счёт ориентации, зафиксированной при производстве. Выше точки размягчения плёнку растягивают, а затем резко охлаждают, и растянутые молекулярные цепи фиксируются в вытянутом положении; при повторном нагреве в туннеле эти цепи возвращаются в исходное, нерастянутое состояние, и плёнка стягивается.

Эта запасённая деформация и есть весь механизм. Литая, неориентированная плёнка из той же смолы при том же нагреве почти не изменилась бы — у неё нет памяти о растянутом состоянии, к которому можно вернуться. Степень усадки рукава зависит от того, насколько сильно его растянули и насколько полно зафиксировали структуру, поэтому из одной и той же смолы получают марку как с низкой, так и с высокой усадкой. Этим же объясняется окно активации: до того как туннель прогреется до температуры, при которой цепи вновь обретают подвижность для релаксации, плёнка практически бездействует, а затем быстро стягивается в узком диапазоне. Поэтому температуру туннеля и время выдержки подбирают под конкретную марку, а не наугад.

Поперечная и продольная усадка: за счёт чего рукав вообще работает

Рукав должен обхватить тару по окружности, но при этом не усесть по вертикали и не увести приводку печати, поэтому два направления усадки разводят ещё на этапе разработки плёнки. Поперечную усадку (по ширине плёнки, которая становится окружностью) задают высокой; продольную (вдоль направления намотки) удерживают низкой.

В готовом рукаве поперечное направление идёт вокруг бутылки и обеспечивает обхват, а продольное идёт сверху вниз и должно оставаться неподвижным, чтобы изображение не сжалось по высоте. Поэтому в спецификации указывают две цифры, а не одну. Прозрачная марка ПЭТГ из линейки JF даёт TD ≥75% при MD ≤3,0% — высокое стягивание по окружности при почти нулевом перемещении по вертикали. Горловина и плечики имеют меньший диаметр, чем корпус, и потому требуют большего хода по окружности; именно материал с высоким TD позволяет рукаву чисто сесть на фигурную бутылку, а не натянуться «шатром» поверх плечиков. Противоположный баланс ориентации характерен для обёрточной плёнки roll-fed, где значима усадка вдоль длины и логика нанесения иная.

Плёнки, из которых делают рукава

Материалы для усадочных рукавов сводятся к короткому списку пластиков, и у каждого свой предельный уровень усадки, ценовая позиция и поведение при переработке. Идеальной по всем пунктам смолы нет — одна усаживается плотнее всех, другая обходится дешевле всех, третья перерабатывается чище всех, — поэтому выбор определяется формой тары, прозрачностью и сценарием утилизации, а не единственной броской цифрой.

ПЭТГ, гликоль-модифицированный ПЭТ, стал основным материалом для прозрачных рукавов, поскольку его высокая поперечная усадка позволяет чисто садиться на сильно конические и фигурные («песочные часы») формы тары. У ПВХ широкое, нетребовательное окно усадки при самой низкой стоимости, и исторически это был самый распространённый материал для рукавов, но он тонет в моечной ванне при переработке и выделяет соединения хлора при сжигании. OPS (ориентированный полистирол) усаживается менее интенсивно и имеет плотность, близкую к плотности воды, однако его меньшая предельная усадка ограничивает применение более плавными формами. PLA — материал на биооснове, рассчитанный на промышленное компостирование; предложение и стоимость удерживают его в нишевом сегменте. Внутри семейства ПЭТ есть и отдельные марки, разработанные с учётом переработки, — о них ниже.

Как делают термоусадочный рукав: от печати до туннеля

Рукав проходит путь от плоской плёнки до готовой упаковки за четыре этапа — печать, формирование шва, нанесение, усадка, — и плёнка должна отработать на каждом из них: принять краску, выдержать шов, надеться на тару и стянуться равномерно, не искажая изображение.

1. Печать. Изображение наносят на плёнку, обычно с внутренней стороны, чтобы отверждённая краска оказалась защищённой между пластиком и тарой. У плёнок ПЭТ-семейства обычно достаточно поверхностной энергии, чтобы принять глубокую, флексографскую или УФ-струйную печать напрямую, нередко без коронной предобработки. Это свойство уточняют для конкретной марки по спецификации поставщика, а не принимают на веру. Этап определяют два ограничения: изображение намеренно искажают заранее на допечатной подготовке, чтобы оно читалось правильно только после усадки плёнки, и краска должна отверждаться без горячей воздушной сушки, которая преждевременно усадила бы полотно, — поэтому печатные машины используют охлаждаемые барабаны и УФ- или LED-отверждение. Полный набор методов печати и их компромиссов — отдельная тема; здесь важно одно: плёнку запечатывают холодной, а усадка происходит позже.
2. Шов. Запечатанное полотно складывают в непрерывный рукав и соединяют по одной кромке шовным растворителем, получая плоскосложенный рукавный материал, намотанный на бобины.
3. Нанесение. Рукав режут на отрезки нужной длины, аппликатор раскрывает каждый отрезок и надевает его на тару прямо на линии.
4. Усадка. Тара проходит через усадочный туннель — паровой, горячевоздушный (электрический) или инфракрасный, — который нагревает плёнку до стягивания. Марки ПЭТ-семейства дают лучший результат, когда плёнка прогревается до 95-100°C; поскольку воздух или пар в туннеле горячее, уставку подбирают так, чтобы плёнка вышла на нужную температуру без перегрева. Термофен оставляют для прототипов.

Где применяют термоусадочные этикетки

Термоусадочные рукавные этикетки встречаются по всему сегменту потребительских товаров везде, где важны брендинг на всю поверхность тары, неудобная форма упаковки или встроенный контроль первого вскрытия. Одна и та же плёнка, которая чисто печатается и усаживается, идёт на напитки, косметику, бытовую химию и фармацевтику, а марку подбирают под требования каждого продукта к прозрачности или непрозрачности.

Для бутылок с напитками берут прозрачный ПЭТГ ради сквозного брендинга на 360° — для воды, соков и энергетиков; специфика этой категории (тонкостенные бутылки, высокоскоростные линии, светонепроницаемые марки для молочной продукции) разобрана в статье термоусадочные этикетки для бутылок с напитками. В косметике и средствах личной гигиены применяют прозрачную или непрозрачную плёнку с высоким TD, чтобы она садилась на конические флаконы и банки. Для товаров для дома и бытовой химии используют прочные рукава на флаконах моющих средств неправильной формы, а также поясковую плёнку для объединения мультипаков. Фармацевтические укупорки полагаются на рукав или короткий поясок, перекрывающий колпачок и сигнализирующий о вскрытии, — этой задаче укупоривания посвящено отдельное руководство по усадочным пояскам контроля вскрытия. Во всех случаях рукав оправдывает себя, выполняя в одной нагретой плёнке сразу две функции: оформляет упаковку и, где нужно, укупоривает или группирует её.

Пригодность к переработке: плотность, тонет/всплывает и поток ПЭТ

Пригодность рукава к переработке зависит от того, как смола ведёт себя в моечной ванне, а не от номера внутри треугольника. Переработчики измельчают смешанный пластик в хлопья и флотируют их в воде: материал плотнее воды тонет, более лёгкий всплывает, и потоки разделяются. На какой стороне окажется рукав, определяет его плотность.

ПЭТ-хлопья имеют плотность около 1,38 г/см³ и тонут; ПЭТГ (примерно 1,28-1,33 г/см³) и ПВХ тоже тонут, поэтому этикетка из ПВХ опускается вместе с ПЭТ-хлопьями, и чисто отделить её не удаётся. Это ухудшает качество вторичного ПЭТ. ПВХ вдобавок выделяет соединения хлора при сжигании. Решений здесь два. Всплывающую смываемую этикетку делают с плотностью ниже 1,0 г/см³ из низкоплотной смолы (например, полиолефина), поэтому она поднимается над тонущим ПЭТ и снимается с поверхности моечной ванны. (OPS с плотностью около 1,05 г/см³ лишь немного плотнее воды и всё равно тонет, а не всплывает, — поэтому для всплывающего варианта его не применяют.) Другой путь — кристаллический ПЭТ (CPET): он принадлежит к тому же полиэфирному семейству, что и бутылка, поэтому тонет и извлекается вместе с ней. Код идентификации полимера (ASTM D7611) маркирует тип смолы — RIC 1 ПЭТ, RIC 3 ПВХ, — но удостоверяет он состав, а не факт приёмки в раздельный сбор; как CPET и поток ПЭТ взаимодействуют на практике, разобрано в статье CPET и переработка по RIC 1 — объяснение.

Семейство усадочных ПЭТ-плёнок: ПЭТГ, RPET, CPET, BO-PETG

Внутри полиэфирного семейства ПЭТ есть несколько марок для рукавов, внешне похожих, но рассчитанных на разные сценарии утилизации. Именно умение их различать позволяет покупателю подобрать плёнку под нужный сценарий переработки, а не гадать по одному слову «ПЭТ».

• ПЭТГ — универсальная гликоль-модифицированная марка; прозрачную или белую плёнку характеризуют двумя значениями усадки и толщиной, которые покупателю стоит видеть в техническом листе поставщика и подтверждать сертификатом анализа (например, прозрачная и белая плёнки JF дают TD ≥75%, MD ≤3,0%, толщина 30-60 мкм).
• RPET — переработанный ПЭТГ с долей вторсырья (post-consumer), оговариваемой под заказ (30%, 50% и выше), при характеристиках на уровне первичной плёнки; сертифицирован по стандарту Global Recycled Standard, что даёт проверяемые заявления о доле вторсырья. Как это отражается на экологических характеристиках упаковки, разобрано в статье RPET-упаковка — объяснение.
• CPET — кристаллический ПЭТ; он принадлежит к тому же химическому семейству, что и бутылка, и имеет достаточно высокую температуру плавления, чтобы выдержать переработку ПЭТ, поэтому извлекается в потоке RIC 1 ПЭТ вместе с бутылкой без отдельной стадии разделения; точные значения усадки и температуру плавления приводят в техническом листе марки.
• BO-PETG — двуосная смываемая марка, которая усаживается по обеим осям, так что клеевая этикетка отделяется в горячей моечной ванне при подготовке стеклянных бутылок к повторному использованию; значения по обеим осям указывают для каждой марки.

Каждый вариант жертвует одним свойством ради сценария переработки: RPET добавляет сертифицированную долю вторсырья, CPET перерабатывается вместе с бутылкой в одном потоке, BO-PETG чисто снимается с оборотного стекла в мойке.

Как выбрать и специфицировать плёнку для термоусадочной этикетки

Выбор плёнки для рукава — это одновременное согласование одной марки сразу с четырьмя факторами: формой тары, требованиями к прозрачности, сценарием утилизации и печатной машиной. Каждый из них сужает выбор ещё до того, как вырезан первый образец.

• Форма тары → % усадки. Сильно коническая или фигурная тара требует высокой усадки TD (класса ПЭТГ); прямостенная допускает плёнку с меньшей усадкой и более низкой стоимостью.
• Прозрачность или непрозрачность. Прозрачная плёнка — для сквозного брендинга; белая или непрозрачная — чтобы блокировать свет для светочувствительного содержимого, например молочной продукции.
• Сценарий переработки. CPET — для переработки вместе с бутылкой, RPET — ради доли вторсырья, BO-PETG — для смывания со стеклянных бутылок; выбор делают с учётом системы сбора на конкретном рынке.
• Метод печати. Глубокая, флексографская и УФ-струйная печать — все работают на плёнке ПЭТ-семейства; метод влияет на экономику тиража и на качество отделки.

Когда марка выбрана, спецификация переходит в плоскость качества, а стабильность от рулона к рулону — это то, на чём всё решается. Покупатель вправе предъявить любому поставщику один и тот же короткий чек-лист, а не верить техническому листу на слово. Запросите сертификат анализа на каждую партию с указанием степени усадки, равномерности толщины, мутности и прочности на разрыв; уточните, на какой минимальной длине образца испытывают каждую партию; спросите про регламент по стыкам (сросткам) и допустимое число стыков на рулоне; запросите прослеживаемые номера партий, чтобы проблемный рулон можно было отследить. Плёнка JF рассчитана на то, чтобы проходить такие проверки: минимальная длина пробы от партии — пять метров, сертификат анализа на каждую отгрузку, число стыков указано на этикетке рулона. Именно этот уровень и должен выявлять чек-лист у любого поставщика.

Затем, прежде чем переходить к объёму, проверьте образец: проведите усадочное испытание при целевой температуре туннеля на реальной таре, осмотрите шов на чистоту и непрерывность соединения, проверьте плёнку на мутность и искажение относительно изображения. Полная проверка поставщика — по минимальному заказу, сертификатам, отбору проб, прослеживаемости — вынесена в отдельную статью как выбрать поставщика термоусадочной плёнки ПЭТГ. Для конкретной тары и целевой усадки сообщите требуемую степень усадки и толщину — и под них можно подтвердить подходящую марку ПЭТ-семейства.
