Какая тара не подходит для термоусадочного рукава

Тара не подходит для термоусадочного рукава, когда её форма, поверхность, размер, теплостойкость или жёсткость выходят за пределы того, что плёнка способна обхватить, — ведь рукав представляет собой печатную трубу, которая затягивается только вокруг сплошного, жёсткого и более-менее круглого корпуса.

Ключевые выводы

• Запас усадки конечен: высокоусадочный PETG стягивается по ширине самое большее примерно на 75–80%, поэтому тара, у которой самая узкая точка ниже примерно одной пятой наибольшего диаметра, лежит за пределами того, что любой рукав способен затянуть.
• Ручки, носики и заметные боковые выступы разрывают сплошную поверхность по всей окружности (360°), которую труба обязана охватить, поэтому канистры и кувшины с литой ручкой не примут стандартный полноразмерный рукав.
• Острые углы, глубокие выемки и очень плоские грани заставляют плёнку перекрывать выступы мостиком вместо того, чтобы улечься между ними, — это свойство тепловой усадки, а не сбитая настройка линии.
• Тепло — это предел со стороны туннеля: плёнка выходит на полную усадку около 95–100 °C, чего достаточно, чтобы размягчить тонкостенный легкоплавкий корпус или повредить чувствительное к нагреву, уже залитое содержимое.
• Рукавный тираж идёт с минимальной партией, поэтому совсем мелкую или короткосерийную тару часто дешевле этикетировать иначе, а мягкий дой-пак вовсе не даёт плёнке жёсткой стенки, за которую можно ухватиться.

Одно правило, которое решает, примет ли тара рукав

Любое ограничение в этой статье восходит к одному факту: термоусадочный рукав — это замкнутая печатная труба, которая обхватывает тару лишь там, где её поверхность непрерывна, жёстка и приблизительно кругла. В туннеле плёнка стягивается по ширине и прижимается к стенке, поэтому ей нужны сразу три вещи: непрерывная поверхность по всей окружности, за которую можно затянуться, контур, до которого она физически способна стянуться, и стенка, достаточно твёрдая, чтобы упереться в ответ. Там, где тара нарушает хотя бы одно из этих условий — поверхность разорвана, форма слишком резкая, стенка слишком мягкая или упаковка целиком не выносит нагрева, — трубе не за что зацепиться, и вместо чистого обхвата выходит свободная, сморщенная, повисшая мостиком или смятая этикетка. Механизм самого стягивания разобран в статье как работает термоусадочная плёнка PETG; дальше — обратный вопрос: тара, на которой он не срабатывает.

Геометрия, выходящая за потолок усадки плёнки

Рукав кроят под наибольшую часть тары, а затем он должен стянуться до самой узкой, и когда этот перепад шире того, что плёнка способна закрыть, никакая спецификация его не спасёт. Высокоусадочный PETG стягивается по ширине самое большее примерно на 75–80% — типичный потолок около 78%, — а значит, самая узкая точка, которую он ещё способен обхватить, составляет лишь около одной пятой наибольшего диаметра. Бутылка с очень тонкой горловиной под широким корпусом или с необычно глубокой талией, врезанной в тело, выходит за эту границу: плёнка достигает предельного стягивания раньше, чем коснётся стенки, и рукав остаётся свободным или собирается в вялые складки. Это дальний край работы с фигурной тарой, где рукав обычно и силён: даже высокоусадочный PETG, стягивающийся по ширине на 75% и более, имеет потолок, который такая геометрия способна превысить. Как перевести конкретный профиль в точную степень усадки, которая ему нужна, — отдельный расчёт, разобранный в статье как выбрать степень усадки PETG; здесь же важно одно: за определённым контуром тара просто недосягаема.

Ручки, носики и боковые выступы разрывают обхват

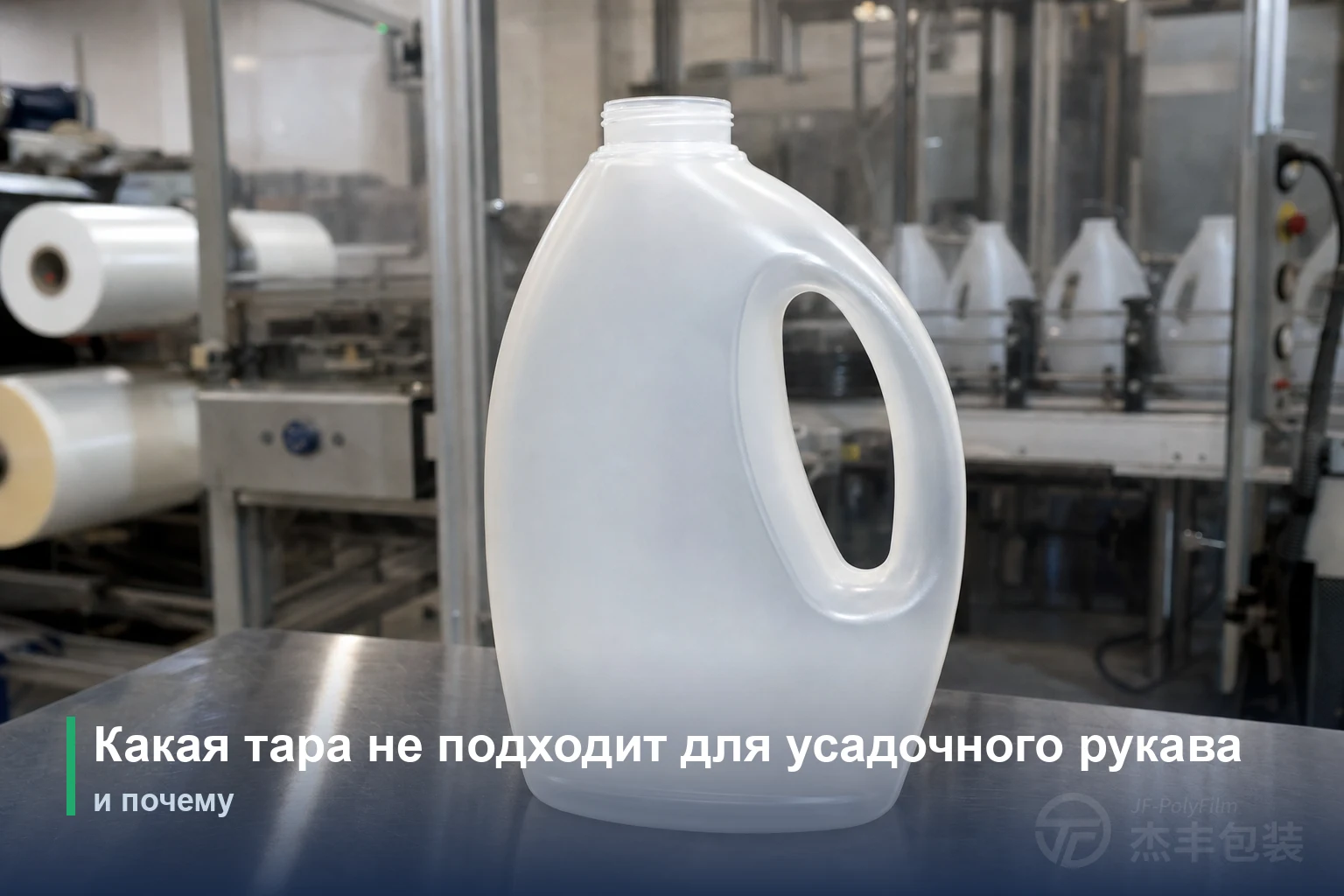

Тара с литой ручкой, формованным носиком для розлива или заметным боковым выступом разрывает ту непрерывную поверхность, на которую опирается труба, поэтому стандартный полноразмерный рукав не может замкнуться вокруг неё. Плёнка обхватывает лишь ту поверхность, которую можно обернуть без разрыва; там, где ручка оставляет проём между собой и корпусом, рукав либо запечатывает этот проём наглухо, делая ручку бесполезной, либо перекрывает полость, не имея за ней ничего, во что упереться. Сюда попадают канистры для моющих средств и смазок с ручкой, топливные канистры и чайники — и любой корпус с носиком или приливом, выступающим над стенкой. Для горстки таких форм существуют специальные рукава с высечкой, но это инженерные исключения под конкретную тару со своей оснасткой, а не то, что можно выжать из серийного полноразмерного рукава. Честнее всего смотреть на это так: ручка — неизменный геометрический факт тары, а не изъян плёнки, поэтому вопрос дизайна не в том, как протолкнуть рукав мимо ручки, а в том, какой формат этикетки ручка вообще допускает.

Плоские грани, острые углы и глубокие выемки

Термоусадочная плёнка стягивается по кратчайшему пути между двумя выступающими точками, поэтому вместо того чтобы улечься в острый угол, глубокую выемку или очень плоскую грань, она перекрывает провал мостиком — «наводит мост», эффект шатра. На квадратном, прямоугольном или сильно овальном корпусе плёнка тянется от ребра к ребру, оставляя плоскую грань свободной и затягиваясь плотно лишь по краям; над глубокой впадиной она натягивается через устье, а не опускается на дно; и чем острее угол или глубже выемка, тем заметнее мост. Это свойство самого стягивания, а не признак того, что линию плохо настроили: работа на более низкой температуре или меньшей скорости смягчает эффект, но не убирает его, а попытка выжать больше усадки лишь концентрирует деформацию на выступающих точках. Когда же перекашивается сама графика на сложном контуре — это отдельная задача препресса, которую решают предварительной дисторсией макета, а не сменой тары.

Очень мелкая и очень крупная тара

На обоих краях размерного диапазона рукав становится либо неудобным механически, либо попросту невыгодным — поэтому совсем мелкие флаконы и очень крупные бочки часто уходят к другому формату этикетки. Крошечную тару трудно подать, выставить и провести через туннель, полезная высота рукава сжимается до непрактичной полоски, а минимальная партия, с которой идёт рукавный тираж, делает короткие серии дешевле этикетировать самоклейкой или прямой печатью. Очень крупная тара уводит в другую сторону: она съедает куда больше плёнки на единицу, требует более долгого и равномерного прогрева и хуже держит одинаковую температуру по всей поверхности. У самых мелких упаковок есть и вторая беда помимо подачи: полоса этикетки становится такой короткой, что для графики, ради которой рукав и затевался, почти не остаётся места, — и формат теряет главное преимущество. Ни тот, ни другой край — не абсолютный запрет: масса мелкой и крупной тары прекрасно идёт в рукаве, — но это границы, где формат перестаёт быть очевидным выбором, а где именно проходит черта, зависит от аппликатора и туннеля, а не от какого-то фиксированного размера.

Тара и содержимое, которые не переживут туннель

Туннель нагревает плёнку до её температуры усадки — для PETG это примерно 95–100 °C, — поэтому любая тара или продукт, которые такого нагрева не выносят, не подходят, даже если форма идеальна. В ловушку попадают два случая. Тонкостенные, легкоплавкие корпуса — например, из некоторых тонких полипропиленовых, вспененных или очень лёгких пластиков — размягчаются и теряют округлость раньше, чем плёнка успевает сесть. И чувствительное к нагреву содержимое в уже наполненной упаковке способно деградировать за тот же проход. Рабочая температура плёнки — не уставка туннеля: воздух в туннеле с горячим обдувом нагрет намного сильнее, чем когда-либо становится сама плёнка, а усадка идёт тогда, когда плёнка выходит примерно на 95–100 °C, а не когда пропекается тара. Более мягкие паровые туннели, работающие около 80–95 °C, и плёнка ОПС с более низкой температурой усадки выручают в некоторых чувствительных к теплу случаях — правда, ценой той усадочной силы, которую PETG даёт на глубоких контурах. Практическая проверка — прогонять пробу на таре в том виде, в каком она поедет к покупателю: пустая бутылка может пройти туннель чисто, а затем повести себя иначе, когда тёплый или залитый под давлением продукт изменит поведение стенки под тем же нагревом.

Мягкая, складывающаяся и гибкая упаковка

Термоусадочному рукаву нужна жёсткая или полужёсткая стенка, в которую он упрётся, поэтому дой-паки и очень мягкие, складывающиеся или сминаемые упаковки не дают плёнке ничего, за что ухватиться. Стягиваясь, рукав давит внутрь с ощутимым усилием; бутылка, банка или флакон держат форму и дают плёнке чисто сесть на стенку, а мягкий пакет под той же нагрузкой прогибается, сминается или деформируется. Формат создавали под жёсткую и полужёсткую тару, а гибкую упаковку украшают иначе — печатью в самом ламинате или самоклеящейся этикеткой. Стоит назвать и промежуточный случай: сжимаемый флакон, у которого хватает упругости держать форму, примет более мягкую рукавную плёнку, а полностью бесформенный пакет — нет; так что «сжимаемость» и «отсутствие опоры» — разные вещи, и рукав исключает лишь второе.

Таблица неподходящей тары: чем этикетировать вместо рукава

Во всех шести случаях закономерность одна — рукав не справляется всюду, где тара нарушает одно из его физических требований, — и каждый провал указывает на более чистую замену. Таблица связывает тару или ситуацию с причиной, по которой рукаву тяжело, и с путём, который обычно служит лучше.

Как проверить тару, прежде чем заказывать

Подойдёт ли таре рукав, проверяется ещё на стадии проектирования, задолго до тиража, и три проверки ловят почти любое несоответствие. Первая — геометрия: замерьте наибольший диаметр, самую узкую точку, до которой рукав должен дотянуться, и высоту этикетки; если узкая точка опускается ниже примерно одной пятой наибольшей, форма выходит за то, что полноразмерный рукав способен закрыть, — а как перевести эти замеры в требуемую степень усадки, показано в статье как выбрать степень усадки. Вторая — прототип на настоящей таре: наденьте пробный рукав на реальную упаковку, прогоните через туннель при рабочей температуре и высматривайте мостики, свободные зоны и перекос печати. Третья — теплостойкость: убедитесь, что стенка и любое уже залитое содержимое проходят окно туннеля без искажений. А когда пограничная тара выдаёт на линии складки, отгиб края или уход приводки — это вопрос настройки процесса, разобранный в статье устранение проблем термоусадочной плёнки PETG; и порой честный вывод в том, что рукав — просто неверный формат для этой упаковки.

Честный вывод: ставьте рукав туда, где ему место

Как производитель плёнки мы предпочтём видеть рукав на подходящей таре, а не наблюдать, как пограничная форма продирается через тираж: направить неподходящую упаковку к верному формату этикетки бережёт бренд куда сильнее, чем протолкнуть рукав туда, где физика сопротивляется. А там, где тара действительно подходит — сплошной, жёсткий, достаточно круглый корпус внутри окна усадки и нагрева, — высокоусадочная прозрачная плёнка PETG даёт тот плотный, бесшовный обхват на 360°, ради которого формат и создавали.
